Beamer et TikZ sont dans un bateau

dimanche 3 avril 2011, par Maïeul

Beamer est une classe LaTeX qui permet de préparer des diaporamas pour des exposés ou des conférences. Elle remplace utilement Powerpoint, OOO Impress et autre Keynote.

J’ai commencé à m’en servir pour préparer un exposé sur les apocryphes chrétiens. J’ai souhaité le combiner avec TikZ qui permet de faire des graphiques en LaTeX.

Cet article veut expliquer comment je me suis servi de Beamer pour faire apparaître mon graphisme par morceau.

Création du graphisme

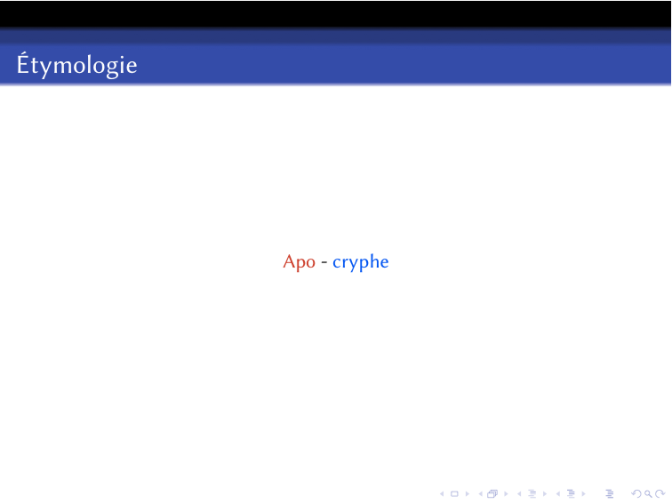

Voici mon code départ, avec le résultat obtenu. Les commentaires dans le code devrait suffire à comprendre.

Il s’agit d’expliquer l’étymologie du mot apocryphe : de « Ἀπο », loin de, et « Κρύτω », cacher.

\frame{													% Une diapositive
	\begin{center}											% On veut que notre graphe soit centré
	\frametitle{Étymologie}										% Titre de la diapositive
		\begin{tikzpicture}										% Graphisme
			\node (M) at (0,0) {\textcolor{red}{Apo} - \textcolor{blue}{cryphe}};	% Mot à définir
			\node (A) at (-3,-3) {\textcolor{red}{Ἀπο} : \emph{loin}};			% Première partie du mot
			\node (K) at (3,-3) {\textcolor{blue}{Κρύτω} : \emph{cacher}};		% Seconde partie du mot


			\draw[->,color=red] (M.south west) -- (A);					% Flèche reliant  Apo à Ἀπο
			\draw[->,color=blue] (M.south east) -- (K); 					% Flèche reliant  cryphe à Κρύτω

		\end{tikzpicture}
	\end{center}
}

Un affichage différé

Pour donner plus de dynamisme à l’exposé, je souhaiterais que l’étymologie complète du mot n’apparaisse pas du premier coups. Je voudrais avoir d’abord le mot, puis ensuite l’étymologie de sa première partie, puis celle de la second partie.

Pour cela je vais utiliser une syntaxe très utile de Beamer, qui permet de dire qu’une diapositive se compose de plusieurs couches, qui apparaîtront au fur à mesure, et qui permet de préciser quels élèments appartiennent à quels couche.

La syntaxe est relativement simple :

\commandelatex<a-b>

où a est la couche de départ sur laquelle la commande est executée, et b la couche final.

Concrètement dans mon cas, cela donne :

\frame{													% Une diapositive
	\begin{center}											% On veut que notre graphe soit centré
	\frametitle{Étymologie}										% Titre de la diapositive
		\begin{tikzpicture}										% Graphisme
			\node (M) at (0,0) {\textcolor{red}{Apo} - \textcolor{blue}{cryphe}};	% Mot à définir : l'afficher sur toutes les couches
			\node<2-> (A) at (-3,-3) {\textcolor{red}{Ἀπο} : \emph{loin}};			% Première partie du mot : l'afficher à partir de la couche numéro  2
			\node<3-> (K) at (3,-3) {\textcolor{blue}{Κρύτω} : \emph{cacher}};		% Seconde partie du mot : : l'afficher à partir de la couche numéro  3


			\draw<2->[->,color=red] (M.south west) -- (A);					% Flèche reliant  Apo à Ἀπο : l'afficher à partir de la couche numéro 2
			\draw<3->[->,color=blue] (M.south east) -- (K); 					% Flèche reliant  cryphe à Κρύτω : l'afficher à partir de la couche numéro 3

		\end{tikzpicture}
	\end{center}
}

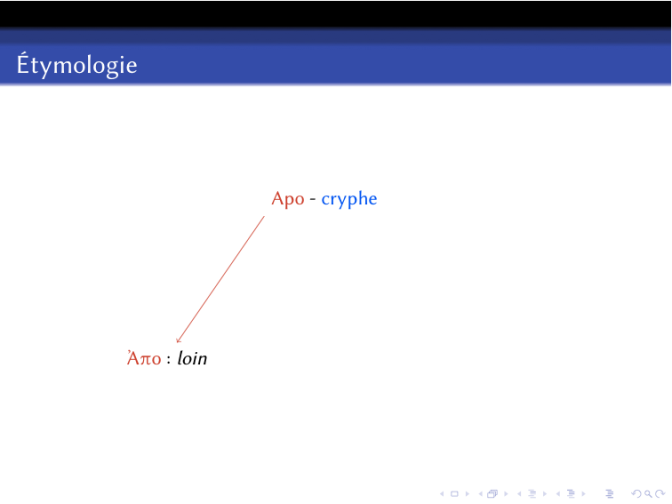

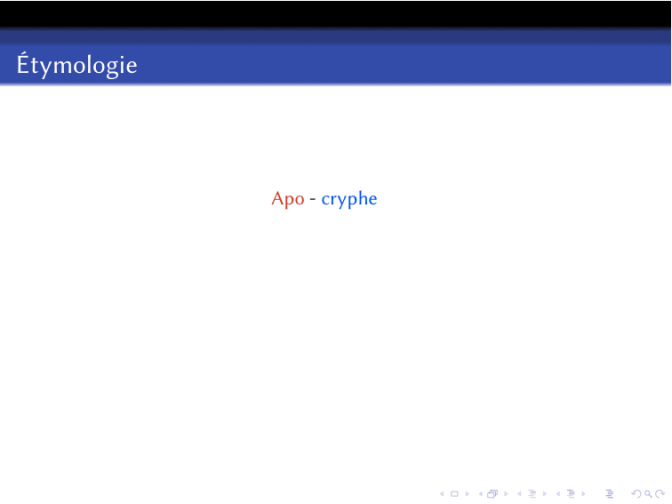

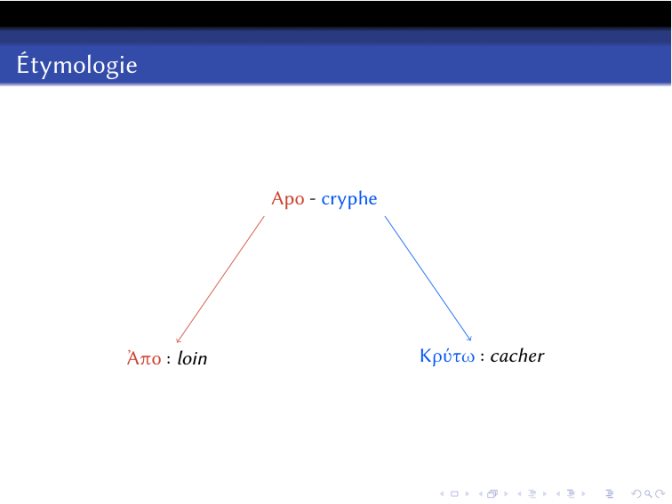

On obtient ainsi, pour une même diapositive, 3 couches successives :

Problème d’affichage

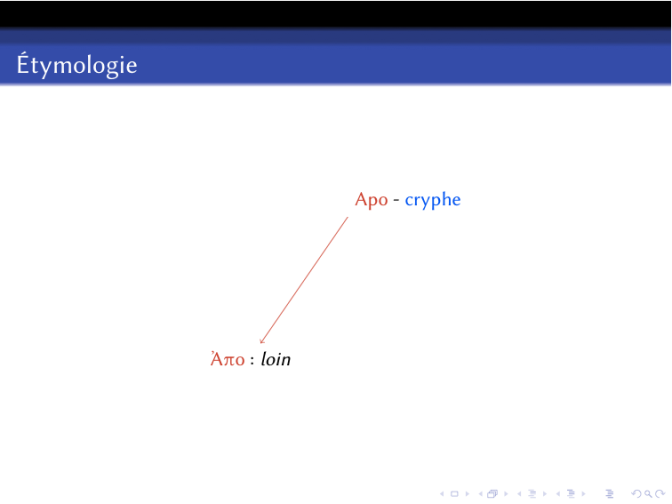

Tout ceci est plutôt pas mal … mais on constate un problème : d’une fois sur l’autre, les mots ne sont pas alignés, ce qui produit un effet assez désagréable.

L’explication tient à TikZ. Un graphisme TikZ a pour largeur la largeur minimale nécéssaire à l’affichage de l’ensemble des éléments [1].

Hors sur la couche 1, la largeur minimale nécessaire est plus petite que sur les autres couches, puisqu’on a simplement le mot à définir.

Sur la couche 2, la largeur est plus importante que sur la couche 1, mais moins que sur la couche 3, puisque seul une partie de l’étymologie est affichée.

Comment faire ?

~~L’astuce consiste, tout simplement, à afficher ces morceaux d’étymologie dès le début, mais en blanc. On n’affichera en couleurs qu’au moment voulu.~~

Il faut utiliser l’environnement overprint comme expliqué dans mon nouvel article.

Je laisse ci dessous mon ancien code.

\frame{													% Une diapositive
	\begin{center}											% On veut que notre graphe soit centré
	\frametitle{Étymologie}										% Titre de la diapositive
		\begin{tikzpicture}										% Graphisme
			\node[color=white] at (3,-3) {Κρύτω : \emph{cacher}};			% Texte en blanc pour permettre d'avoir les bonnes dimensions dès le début
			\node[color=white] at (-3,-3) {{Ἀπο} : \emph{loin}};				% Idem

			\node (M) at (0,0) {\textcolor{red}{Apo} - \textcolor{blue}{cryphe}};	% Mot à définir : l'afficher sur toutes les couches
			\node<2-> (A) at (-3,-3) {\textcolor{red}{Ἀπο} : \emph{loin}};			% Première partie du mot : l'afficher à partir de la couche numéro  2
			\node<3-> (K) at (3,-3) {\textcolor{blue}{Κρύτω} : \emph{cacher}};		% Seconde partie du mot : : l'afficher à partir de la couche numéro  3


			\draw<2->[->,color=red] (M.south west) -- (A);					% Flèche reliant  Apo à Ἀπο : l'afficher à partir de la couche numéro 2
			\draw<3->[->,color=blue] (M.south east) -- (K); 					% Flèche reliant  cryphe à Κρύτω : l'afficher à partir de la couche numéro 3

		\end{tikzpicture}
	\end{center}
}

Pour débuter avec Beamer, voir ce tutoriel.

[1] De même pour la hauteur
